Barre-Porte-Outils (BPO)
Page mise à jour le 28/08/2024
Il s’agit d’un outil très simple et polyvalent. C’est un support pour de nombreux accessoires, montables et démontables facilement grâce à des broches à insérer dans des perçages verticaux. Il permet de s’équiper de nombreux outils à moindre coût (éléments de binage, de buttage, etc...).
Fabrication :
| Technicité | Besoin en outillage spécifique | Accès aux plans | Avancement de l’outil |
|---|---|---|---|
   | Matériel de base | BPO_-_chassis_et_accessoires_courants_3.4_23-02-2024.pdf |  Outil éprouvé |
Réalisation de l’outil en formation :
| Nbe de participant·e par outil | Pré-requis ? | Durée de la formation | Plus d’infos ? | Info de transport (pour choix du véhicule) | PAC  |
|---|---|---|---|---|---|

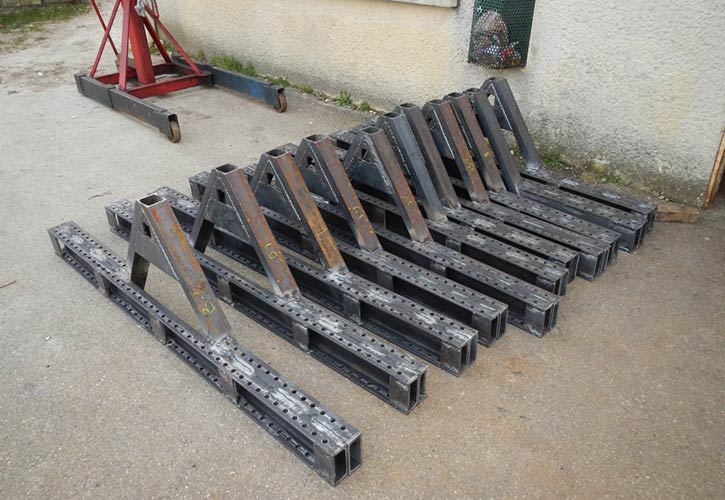

| 1 | Aucun | 5 jour(s) | Non renseigné | Dimensions chassis principal : 2000 : 2000 x 240 x 600 1600 : 1600 x 240 x 600 Non renseigné 2500 : 2500 x 240 x 600 Poids de la partie principale : | 3 |
| ATTENTION : l’outil ayant des modules (outils enfants) certaines valeurs de ce tableau dépendent des modules choisis, notamment le poids et les PAC (voire tableau plus bas dans la page pour retrouver ces valeurs pour chaque module) | |||||
Le prix de l’outil dépend souvent des options, modules et accessoires choisis, mais aussi de la manière dont on souhaite le fabriquer (formation / kit brut / kit à souder).
Ainsi, remplissez votre panier sur le catalogue en ligne après avoir consulté la notice explicative des options. Nous vous enverrons ensuite un devis complet.
Remarque : les tarifs sur le catalogue en ligne sont mis à jour quotidiennement et suivent le prix des matières premières. Leur évolution est régulière et pas tout à fait dépendante de notre volonté.
Comment je finance mon outils / ma formation ?
- Aide pour le financement d’outil(s)
- Aide pour le financement de la formation

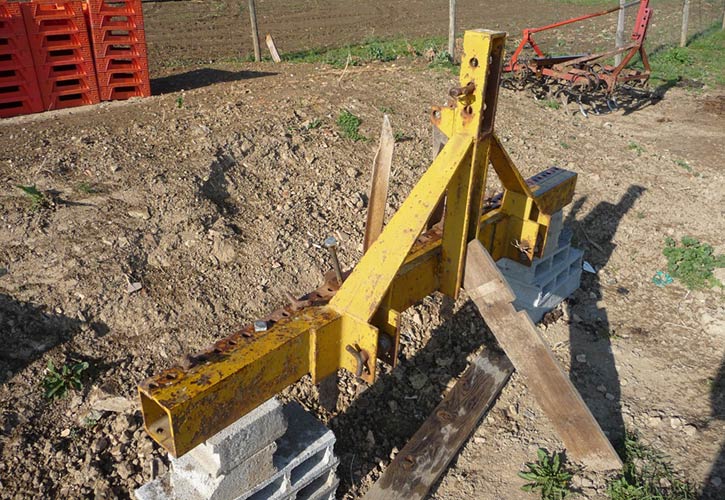

Avec la Barre Porte-Outils, l’Atelier Paysan remet au goût du jour la Barre Jaune, un ancien outil aujourd’hui oublié des fabricants de matériel agricole. Le principe est très simple : deux tôles pliées en U (ou deux UPNs) soudés dos à dos et percées à intervalles réguliers (entraxe 45mm) dans la longueur des semelles. Sur les accessoires, sont soudés des cavaliers (tôles pliées en U comportant deux perçages d’entraxe 90mm). La fixation d’un accessoire consiste à aligner les trous du cavalier avec ceux de la barre et à goupiller l’ensemble à l’aide de broches.
Pour des petites structures, cette BPO permet d’économiser sur l’achat d’outils complets. C’est un peu comme un couteau suisse, avec tout plein d’accessoires à moduler ou interchanger, tout en gardant la barre à trou attelée au tracteur. Il faut considérer le temps d’installation et de manipulation mais également les importantes économies générées.
Outil modulable par excellence, il évolue au gré des retours d’expériences !
Vous trouverez dans le tutoriel disponible en "docs à télécharger" les informations sur la barre porte-outils et ses modules. Des photos et plans viennent appuyer les explications sur la fabrication de cet outil polyvalent. Vous pouvez par exemple découvrir ici la bineuse à tabac réalisée à partir de la barre porte-outils.
Cette aide à l’autoconstruction n’est pas figée et a besoin de vous pour évoluer. Devenez acteur du partage des connaissances et nous adressant vos retours sur la construction, les utilisations, les avantages et limites de la barre porte-outils.
Petit à petit, ce tutoriel doit devenir le résumé de toutes les expériences acquises, pour servir au mieux le plus grand nombre d’utilisateurs.
Exemples de montages complets :
Ci-dessous sont listés les outils dits "enfants" de l’outil principal. Cette architecture modulaire des outils permet d’adapter l’outil à ses besoins, certains outils enfants sont accessoires quand d’autres sont indispensables. Pour plus d’informations, et s’assurer de correctement choisir l’outil et les modules adaptés, il est fortement conseillé de consulter la notice explicative des options
| Nom | Image | Présentation | Documents | Poids | PAC |
|---|---|---|---|---|---|

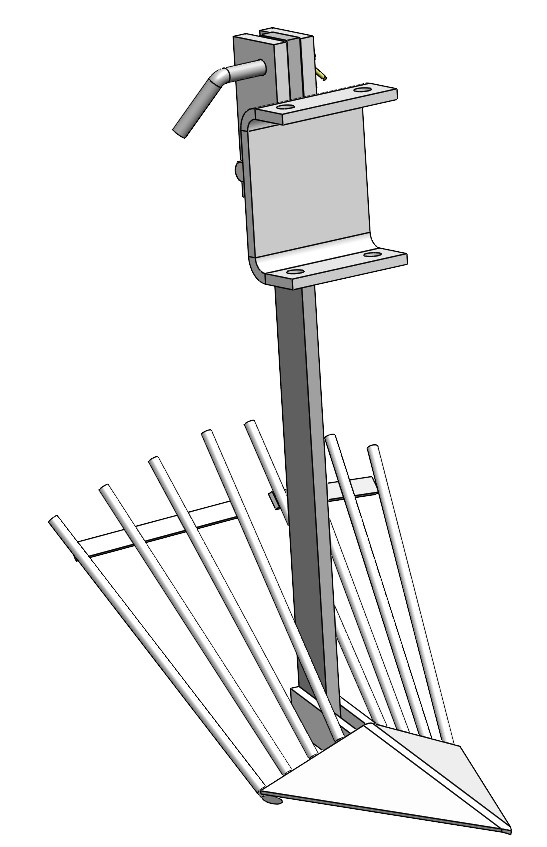

| Arracheuse à patates BPO |  | Pour la récolte des pommes de terres | Plan PDF | Non renseigné | |

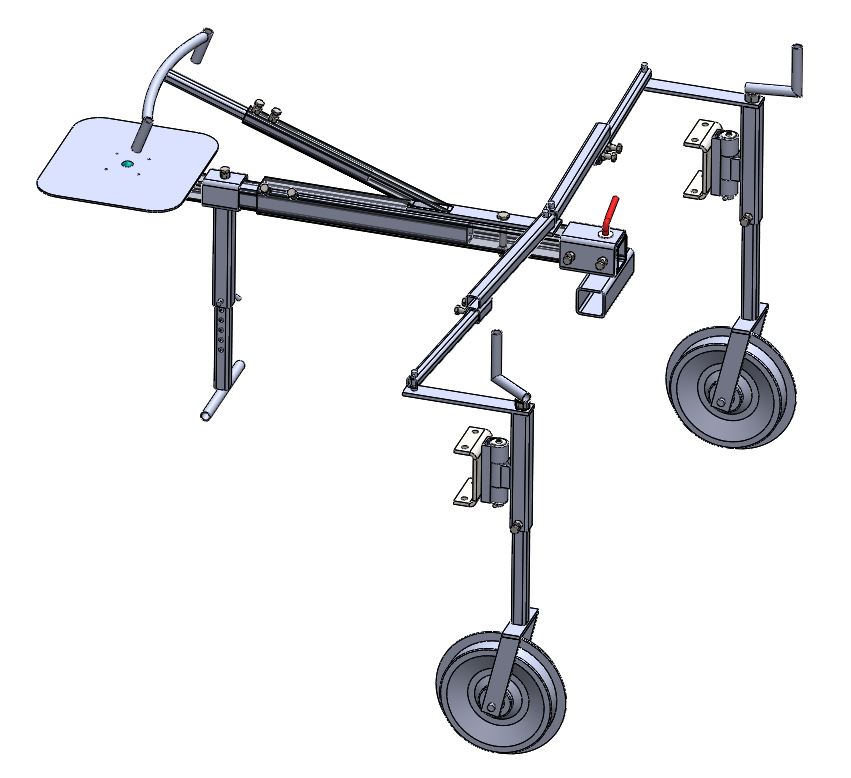

| Banc guidage - Bineuse étoile |  | Permet à un·e opérateur·ice de guider la BPO. Utilisé très majoritairement pour un usage en binage (parallélogramme ET/OU étoile de binage) | Plan PDF | 4 | |
| Banc-Bineuse à Tabac 1 siège |  | Banc pour permettre à un·e opérateur·ice de manipuler avec précision le poste de binage à tabac | Plan PDF Nomenclature CSV | 2 | |
| Banc-Bineuse à Tabac 2 sièges | | Banc pour permettre à 2 opérateur·ices de manipuler avec précision 2 postes de binage à tabac | Plan PDF Nomenclature CSV | 2 | |

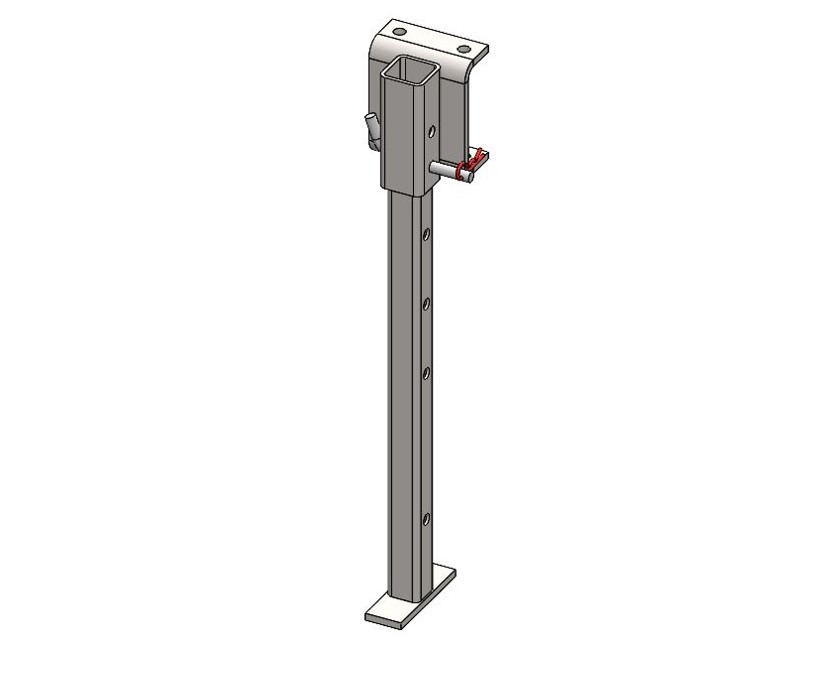

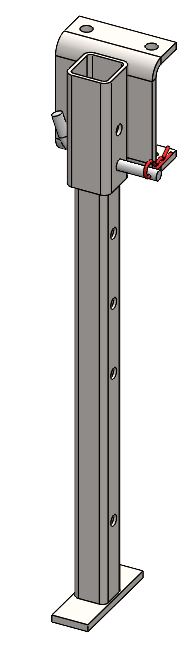

| Béquille chassis |  | Maintient la BPO debout lors du stockage. Utile si BPO vide, ou selon les accessoires qui sont montés. | Plan PDF | 9 kg | 0.5 |

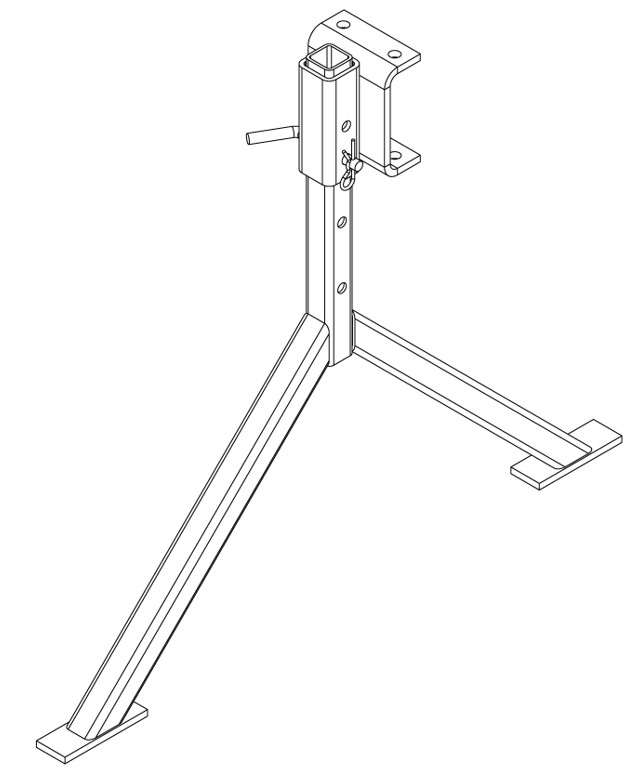

| Béquille chassis Y |  | La béquille Y maintient la BPO debout et stable lors du stockage. Utile si BPO vide, ou selon les accessoires qui sont montés, notamment lors d’utilisations asymétriques. | Plan PDF | 14 kg | 0.5 |

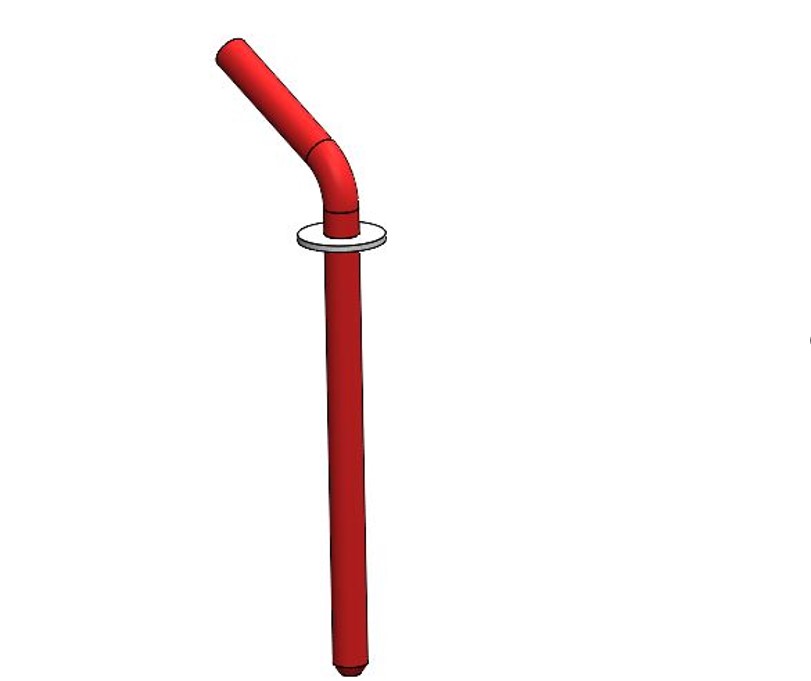

| Broche simple |  | Compter 2 broches par cavalier pour monter les accessoires sur la BPO | 1 kg | 0.1 | |

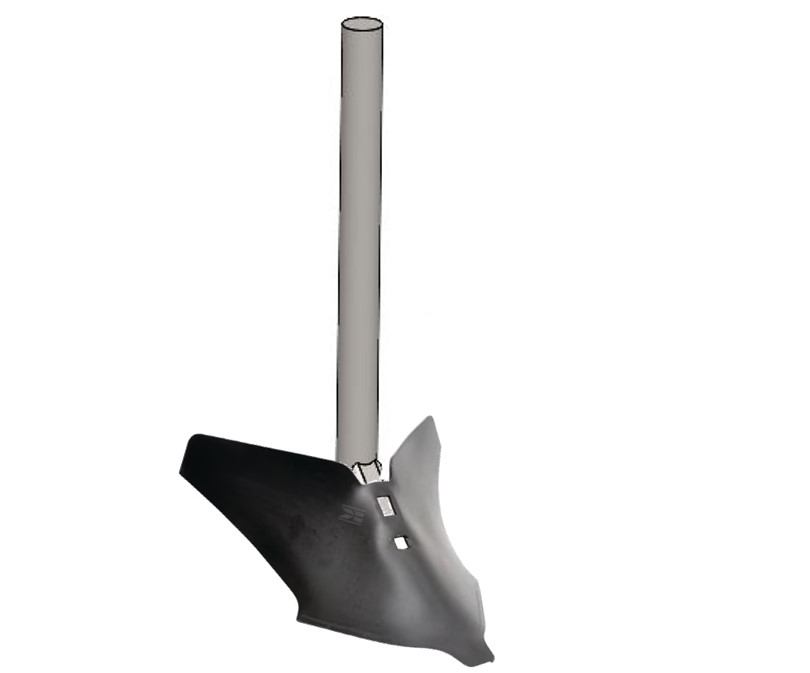

| Dent buttoir | Non renseigné | Plan PDF | 8 kg | 0.5 | |

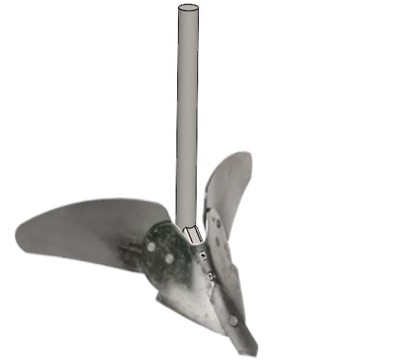

| Dent buttoir à ailettes |  | Dent buttoir (largeur 66cm). Se monte sur support 1 dent, ou support 2 dents. | Plan PDF | 14 kg | 0.5 |

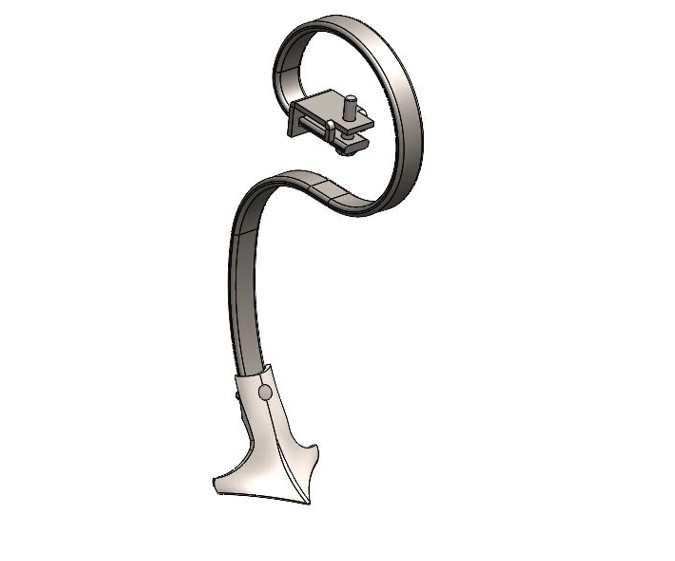

| Dent de vibro, soc et bride |  | Dent de vibro, équipée pour être montée sur un support 2 dents ou 3 dents (ou support 1 dent via le manche réglable pour dent) | Plan PDF | 4 kg | 0 |

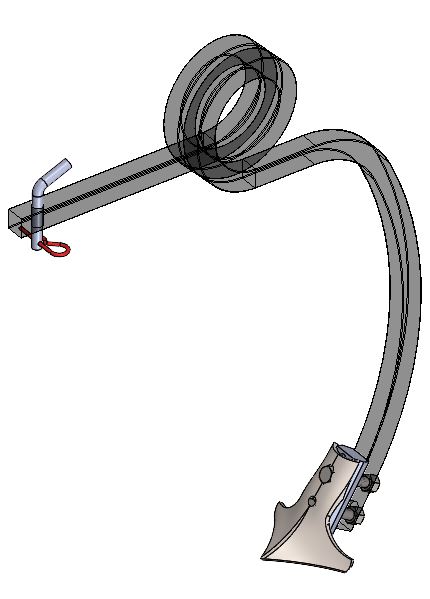

| Dent double spire droite et bride |  | Pour travail type "cultibutte". Se monte sur le manche réglable pour dent (lui-même monté sur support 1 ou 2 dents). Travaille à droite de son support (vu du tracteur), retourné sur le siège | Plan PDF | 10 kg | 0.1 |
| Dent double spire gauche et bride |  | Pour travail type "cultibutte". Se monte sur le manche réglable pour dent (lui-même monté sur support 1 ou 2 dents). Travaille à gauche de son support (vu du tracteur, retourné sur le siège) | Plan PDF | 10 kg | 0.1 |

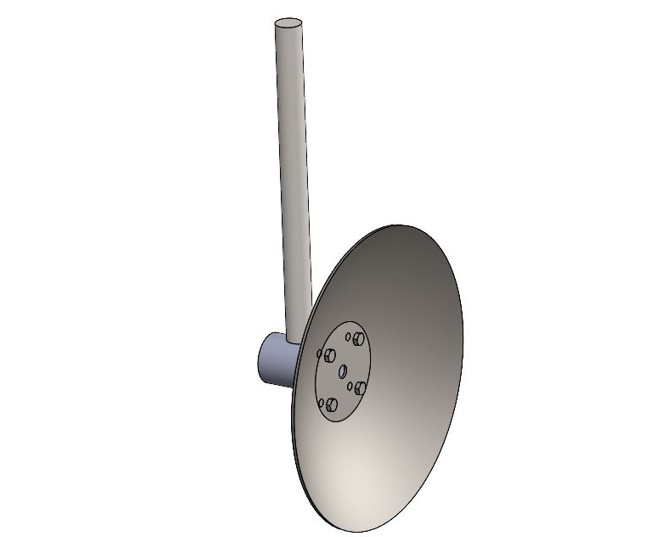

| Disque et bras |  | Même disque que sur la butteuse (460mm de diamètre). S’insère dans un support 1 dent ou 2 dents | Plan PDF | 15 kg | 0.8 |
| Doigt bineur seul |  | Ce sont des éléments qui permettent de biner sur le rang. Les doigts, positionnés de part et d’autre du rang de culture, travaillent en opposition : les doigts se croisent sur le rang, et brassent suffisamment de terre pour détruire de jeunes adventices. | Plan PDF | 9 kg | Non renseigné |
| Element binage étoile |  | Doigts bineurs KRESS et leurs supports, pour biner sur le rang | Plan PDF | 38 kg | 3 |

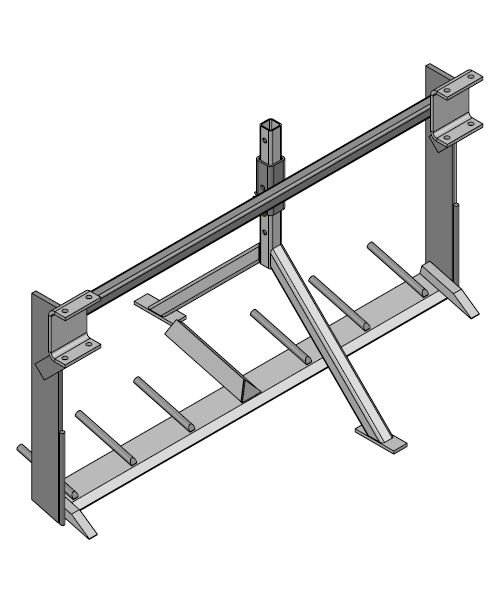

| Lame souleveuse |  | Facilite la récolte des légumes racine, en passant sous les légumes, au raz des racines (profondeur maximale réglée grâce aux roues de jauge). Vient avec sa propre béquille | Plan PDF | 100 kg | 4 |
| Manche réglable pour dent |  | S’insère dans les supports 1 dent ou 2 dents, et permet d’accueillir une dent de vibro, ou une dent double spire. | Plan PDF | 6 kg | 0.5 |
| Paire de dents lève palette |  | Dents de fourche de chariot élévateur, montées sur cavaliers. Limites : largeur 2m, course limitée par le tracteur, | Plan PDF | 50 kg | 2 |

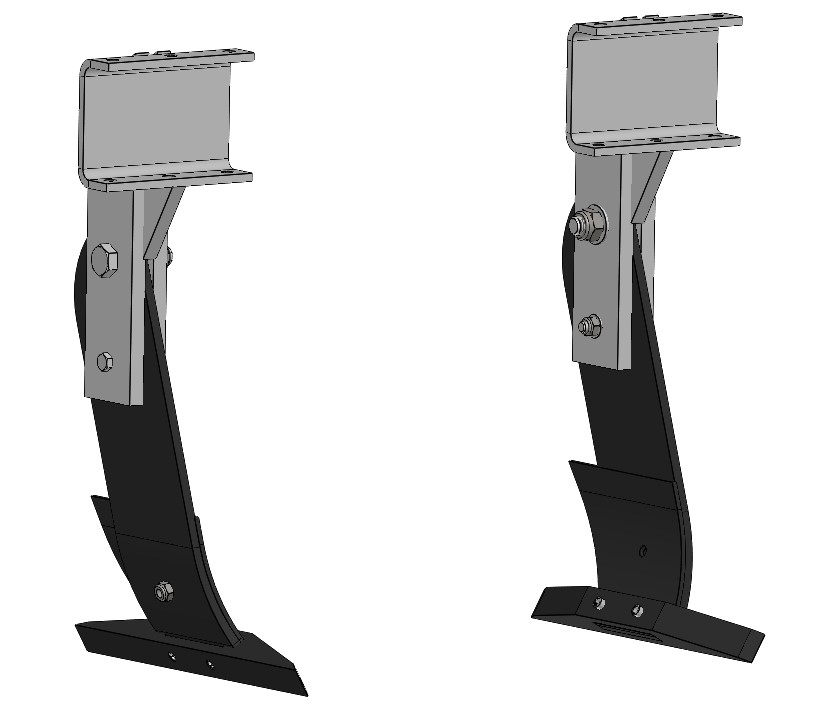

| Paire de dents michel |  | Les lames Michel sont des sous-soleuses, spécifiquement faites pour le maraichage où la pénétration est facile et ne nécessitent donc pas une puissance de traction colossale. | Plan PDF | 80 kg | 4 |
| Paire de dents souleveuses plastique |  | Déterre les bords des paillages plastiques pour faciliter leur enlèvement et leur recyclage. Les socs passent sous les côtés de la planche pour décompacter et enlever la terre qui a servi à border le plastique. Les versoirs évacuent la terre vers l’extérieur de la planche libérant ainsi la bâche plastique. Les roues de jauge permettent de contrôler la profondeur de travail pour plus de précision. | Plan PDF | 26 kg | 0.5 |
| Paire roues de jauge |  | Permet de régler la hauteur de travail de l’outil (à 25mm près). Indispensables pour certains usages (souleveuse à légumes, binage...). Diamètre roue 28cm | Plan PDF | 23 kg | 2 |
| Paire roues de jauge à manivelle |  | Permet de régler la hauteur de travail de l’outil (à l’aide d’une manivelle). Indispensables pour certains usages (souleveuse à légumes, binage...). Diamètre roue 28cm | Plan PDF | 31 kg | 1 |
| Paire roues de jauge tôlée |  | Permet de régler la hauteur de travail de l’outil (à 25mm près). Indispensables pour certains usages (souleveuse à légumes, binage...). Diamètre roue 30cm. Increvable | 30 kg | 2 | |
| Poste de binage à piochons |  | Permet de réglet l’écartement des dents de binage manuellement, depuis le Banc-Bineuse à Tabac | Plan PDF Nomenclature CSV | 18 kg | 3 |
| Support 1 dent |  | Support polyvalent, permettant d’utiliser différents types de dents ou disques :
| Plan PDF | 10 kg | 0.5 |
| Support 1 dent court |  | Comme le support 1 dent, mais avec moins de déport arrière. En combinaison avec le support 1 dent, il permet de gérer l’ordre des accessoires, par ex en mode "butteuse à planches" | Plan PDF | 5 kg | 0.3 |
| Support 2 dents |  | Conçu pour être équipé d’une dent de vibroculteur ouvrant devant un disque ou un soc butteur, le support 2 dents est principalement utilisé pour le buttage.
La dent de vibro se fixe sur le fer plat, et au choix (dans le tube) un disque, ou une dent buttoir, ou une dent double spire (via le manche réglable pour dent). | Plan PDF | 22 kg | 1 |
| support 3 dents |  | Support pour 3 dents de vibro. En préparation du sol, il permet d’ameublir et d’affiner. En entretien de culture, il permet de biner grossièrement entre les rangs. | Plan PDF | 0.5 | |
| Support 3 dents équipé |  | Support pour dents de vibro, équipé de 3 dents vibrantes courbes, disposées en triangle. En préparation du sol, il permet d’ameublir et d’affiner. En entretien de culture, il permet de biner grossièrement entre les rangs. | 32 kg | 0.5 | |
| Support parallèlogramme |  | Permet un binage de précision de l’inter-rang. Équipé de sa propre roue de jauge réglable, et de dents de binage montées sur parallélogramme, il suit parfaitement la courbe du sol. | Plan PDF | 30 kg | 3 |
| Question | Réponse | Date |
|---|---|---|
| Support parallélogramme : Où souder la vis qui met le ressort en tension ? | En général, on peut la souder à 2-3 cm de l’avant de la bielle SB. Selon le type de sol, et la fatigue du ressort, il sera possible de la souder un peu plus loin. | 28/03/2024 |
| Support parallélogramme : L’axe de la roue est une Vis hexagonale M14 x 100 PF Inox. Peut-on prendre une vis acier classique ? | Il faut mettre une vis inox car c’est au contact de la boue, et il ne faut pas que la roue s’y grippe après une longue période d’inutilisation. | 29/11/2022 |
Vous voulez discuter avec un·e paysan·ne usager·e de cet outil ?
=> Trouvez les sur la carte interactive des autoconstructeur·ices (Tutoriel d’utilisation de la carte interactive).
Si vous souhaitez contacter une personne dont les coordonnées ne sont pas disponibles sur la carte, vous pouvez nous le signaler et nous chercherons à vous mettre en relation : contact[at]latelierpaysan.org.
Merci de privilégier ces échanges de pair à pair ! L’équipe de l’Atelier Paysan n’aura pas forcément d’information sur l’utilisation au quotidien de l’outil : le mieux c’est encore d’échanger avec les utilisateur·ices !
Au sein de l’équipe de l’Atelier Paysan :
référent·e de l’outil : Joséphine WOLFF : j.wolff[at]latelierpaysan.org | suppléant·e : Antonin ARIAGNO : a.ariagno[at]latelierpaysan.org
Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")
