Strip-Till

Il s’agit d’une configuration de la Barre Porte-Outils, qui permettait de tracer des lignes de plantation ou de semi sous couvert, dans des engrais verts préalablement détruits.

Le Strip-till permet de tracer des lignes de plantation ou de semi sous couvert grâce à des disques et dents qui coupe les engrais et creusent un sillon, dans des engrais verts préalablement détruits (par roulage, bâchage, gel...).

Pour une planche de 120 cm de large, il est possible de tracer une, deux, voire trois lignes à la fois. Mais un trop grand nombre de lignes présente un risque de "bourrage", surtout si le couvert est important.

La plantation peut ensuite se faire à la main, ou avec une planteuse (bien réglée, et bien conduite, pour bien suivre les lignes).
Le semis est conseillé avec un semoir mono-rang (un semoir multi-rangs n’aurait peut-être pas assez de dégagement, et rendrait la tâche difficile).

Les éléments

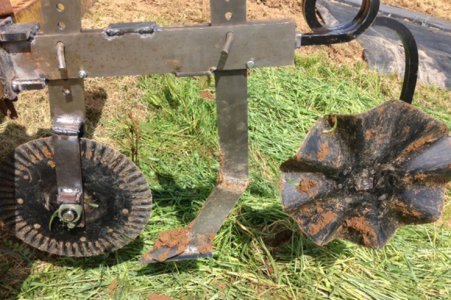

Vue d’ensemble :

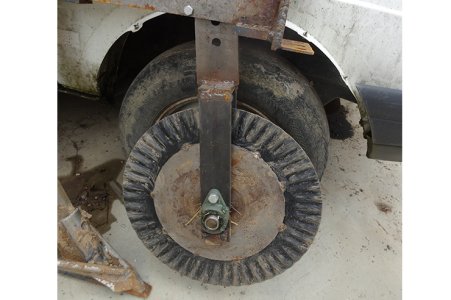

Chaque élément est composé d’un disque coutre (tranchant), qui fend le couvert végétal. Il doit pénétrer de 4-5 cm dans le sol afin de bien couper toute la végétation, et sera d’autant plus efficace que le couvert aura été bien couché dans le sens du travail.

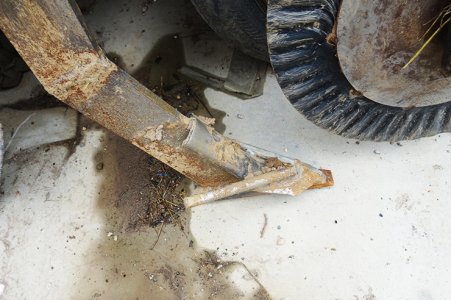

Vient ensuite la dent d’ameublissement, réglable en hauteur, dont la profondeur de travail dépend de la culture à implanter, et de l’état du sol :

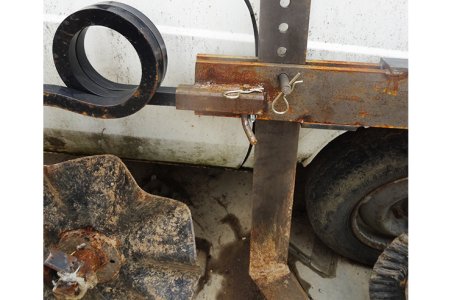

Ces deux éléments sont montés avec une vis de sécurité, ce qui leur évite de se tordre en cas d’obstacle.

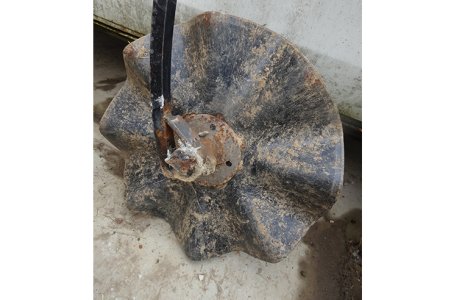

Enfin, un disque gauffré (démontable rapidement par une goupille) permet d’affiner la terre si besoin, facilitant le semis ou la plantation :

Réglages

Commencer par fixer la hauteur du disque et de la dent de chaque élément. La profondeur de travail se règle ensuite grâce aux roues de jauges de la Barre Porte-Outils, et à la longueur du troisième point.

Cette technique d’implantation sous couvert est encore au stade d’expérimentation en agriculture biologique. De multiples paramètres sont encore à explorer et affiner : le choix des engrais verts, les dates de semis et de destruction, les rotations, les compatibilités, la lutte contre les ravageurs...

Améliorations à prévoir

Selon les conditions et la profondeur de travail, la dent peut ouvrir un sillon trop large par rapport au résultat attendu. Nous recherchons des solutions, telles qu’une "jupette" en tapis de carrière qui fera prochainement l’objet de tests. A l’heure actuelle, c’est l’option qui a été retenue pour le semoir viticole (photo).

On s’attend à ce qu’il y ait encore beaucoup d’expérimentations et d’évolutions ! A suivre notamment, d’autres groupes travaillant sur cette pratique : Buzuk, SEFerSol, GRAB, MSSV...

Plan du Strip-till BPO (pdf - 400 ko)
Cliquez ici pour télécharger le pdf

Soutien

Ces travaux ont bénéficié du soutien de la Région Rhône-Alpes et de l’Union européenne

Le projet Buzuk ("verre de terre" en breton) a réuni un groupe de maraîcher·es du Finistère, de membres de l’enseignement agricole, de technicien·nes du réseau de développement et d’expérimentation en agriculture biologique autour de la thématique de la culture de légumes sous couvert végétal et des pratiques innovantes en maraîchage.

Une fois le couvert végétal couché sur la planche, il faut un outil pour implanter la culture. Certains outils peuvent semer directement dans le couvert, d’autres peuvent planter (planteuse à godet).

Le groupe de producteurs s’est orienté vers la fabrication d’un strip-till, cet outil a pour objectif de travailler une bande de 5 à 10 cm de largeur où seront implantés les cultures. Il permet, en outre, de conserver ses anciens outils de plantation ou de semis.

Le prototype présenté ici est donc conçu pour être utilisé à la suite du rouleau FACA Buzuk, issu du même projet.

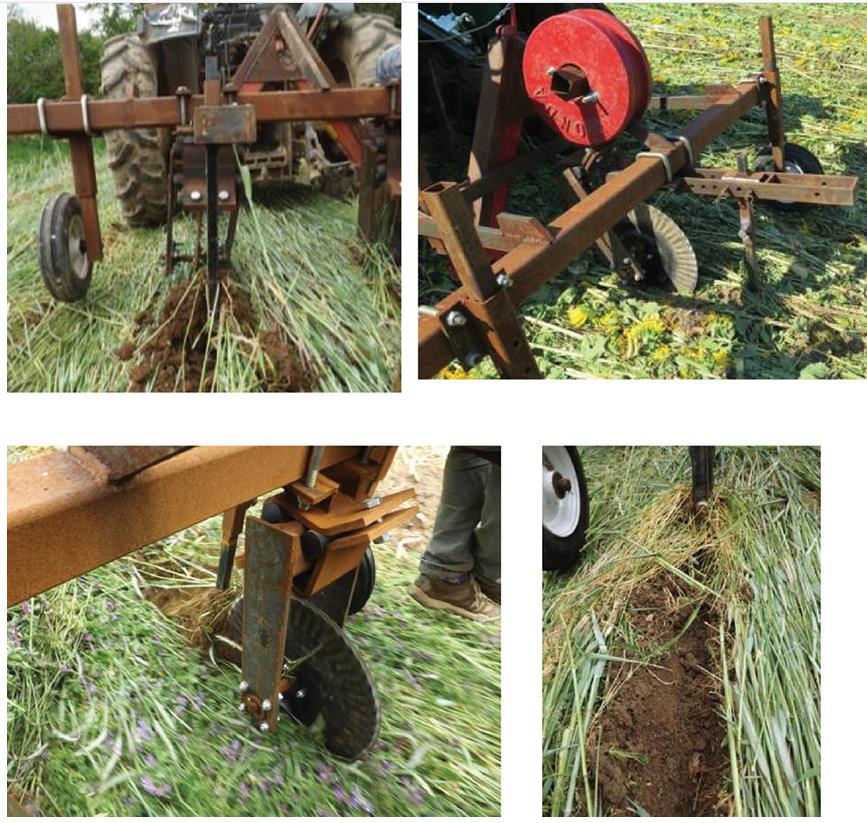

Le prototype de strip-till Buzuk en images :

Contexte et actions du groupe :
Le projet a démarré le 1er octobre 2014, la première année a permis de concevoir et de fabriquer des prototypes pour la mise en place de ce type de cultures, puis de les tester chez les producteurs participant à ce projet. Suite à ces essais, les prototypes ont évolué puis une deuxième saison d’essais a été lancée au début du printemps 2016. Au cours de l’année 2017, une journée de présentation des techniques de culture maraîchère intégrant les engrais verts a été organisée chez un paysan en partenariat avec MSV (Maraîchage sur Sol Vivant). Cette journée a été l’occasion d’échanger autour de ces différentes techniques et de faire des démonstrations des outils autoconstruits. Une quinzaine de personnes étaient présentes. Des mesures de biomasse et des essais de roulage ont été effectués dans le couvert.

Plus d’infos en détails dans les compte-rendu :

• Compte rendu de la première année du groupe Buzuk : lien vers le pdf (2.2 Mo)
• Compte rendu de la deuxième année du groupe Buzuk : lien vers le pdf (2.7 Mo)
• Compte rendu de la troisième année du groupe Buzuk : lien vers le pdf (2.8 Mo)

Plans du Strip-till BUZUK (pdf - 1.1 Mo)
Cliquez ici pour télécharger le pdf
Attention, la conception et les plans de la machine n’ont pas été validés !

Télécharger document

Dans le cadre du projet SoilVeg, le GRAB(Groupe de Recherche en Agriculture Biologique) va conduire des essais pendant 3 ans pour évaluer la faisabilité et l’intérêt de planter des légumes dans des couverts végétaux utilisés en mulch de surface, sans travail du sol. L’Atelier Paysan intervient en appui sur les questions matérielles, pour la co-conception des outils nécessaires. La demande d’outils s’est notamment portée sur un strip-till pour travailler des bandes de terre sous un couvert couché précédemment par un rouleau FACA.

L’outil devait répondre à l’exigence de pouvoir semer 3 rangs à 95cm d’écart, donc une largeur minimale de 2.4m si l’on prend en compte la largeur des éléments à monter sur le châssis. Point important, la conception devait permettre un réglage des éléments sur toute la largeur de l’outil, pour des inter-rangs de taille variable. Le choix s’est ainsi porté sur une combinaison associant disque coutre ouvreurs de grande taille (diamètre de 550, crénelés) qui permettent une meilleure ouverture du sillon (les crénelures écartent la terre et frottent plus qu’un disque lisse), et dent.

Lire la suite sur l’article du forum dédié au strip-till du GRAB.

Un passage en Mai 2021, pour observer le fonctionnement de l’outil a permis de mettre en évidence certaines limites d’usage.

Notamment en conditions sèches, où la qualité de l’état de surface de sol après passage de l’outil peut s’avérer insuffisante :

De plus, l’usage de l’outil sur engrais verts pailleux peut générer des bourrages :

Des modifications ont été imaginées, mais finalement, un passage vers la nouvelle version du Strip till est le plus pertinent pour pallier à ces problèmes.


Partenaire :

Plans du strip-till du GRAB (pdf - 400 ko)
Cliquez ici pour télécharger le pdf

Télécharger document

Strip-Till se traduit par un « travail du sol en bande » (« strip » = « bande » et « till » = abréviation de « tillage » = « travail du sol »).

Le Strip-Till est donc une technique culturale simplifiée, qui consiste à préparer le sol sur une largeur réduite : la bande qui va accueillir le semis ou la plantation.
C’est une technique culturale de plus en plus répandue en grande culture, mais aussi, plus récemment, en maraîchage.

Ci-dessous : quelques images du premier prototype réalisé dans le cadre du projet Buzuk en 2015.

C’est une technique qui s’insère dans les stratégies « d’agriculture de conservation », « maraichage sur sol couvert », « maraichage sur sol vivant »…
En effet, « Strip-tiller » permet non seulement de réduire la largeur de sol travaillée, mais aussi, à l’aide d’un outil approprié, de travailler sur sols couverts : résidus de récolte, ou engrais verts (préalablement couchées et pincées – Cf « Rouleaux écraseurs »).

De plus, il est possible de prévoir un dispositif de fertilisation localisée, ce qui permet encore de limiter le nombre de passages.

Le Strip till participe donc à la mise en place d’itinéraires techniques tout à fait innovants en termes de fertilité du sol, maîtrise de l’enherbement, conservation de l’humidité, réduction de consommation de carburant…

À noter : la mise en place d’un itinéraire technique de maraichage sous couvert implique un changement de fonctionnement de son sol : si l’on peut supposer un effet fertilisant de l’engrais vert en décomposition, on peut aussi remarquer l’absence de retournement du sol, donc l’oxygénation du sol va dépendre de la faune et flore du sol non perturbé. Il en va de même pour la microporosité (qui permet la circulation de l’eau, de l’air) et la distribution des nutriments dans le volume de sol. Les premiers résultats d’expérimentation issus du programme SEFERSOL mais aussi du réseau « maraichage sur sol vivant » laisse penser que cette nouvelle approche du sol est pertinente. Mais elle demande du temps : le cycle de l’azote peut être ralenti au début ; il s’agit donc de bien calibrer son itinéraire technique, se lancer progressivement, pour ne pas risquer des difficultés au niveau de la production.

Les éléments sont prévus pour être attelés à la barre porte-outil (BPO) « classique » : via une bride et des broches.

De plus, un parallélogramme équipé d’un ressort puissant permet de suivre au mieux le profil de sol. Cela limite également les risques de casse lorsque le disque rencontre un caillou.

En termes de dimensionnement, compte-tenu de l’encombrement en largeur de l’outil (245 mm), il est possible de disposer au maximum 4 éléments sur une BPO pour une planche standard (entraxe du tracteur = milieu de roue à milieu de roue = 160 cm).

Les éléments sont prévus pour être attelés à la barre porte-outil (BPO) « classique » : via une bride et des broches.

Comme son nom l’indique, il a pour mission de « trancher » le couvert végétal et préformer la zone de travail de la dent.

Remarque : le « tranchage » sera d’autant plus efficient que le couvert aura été bien couché dans le sens du travail. Le disque doit pénétrer de 4 ou 5 cm dans le sol afin de bien couper toute la végétation.

D’un point de vue « conception », le support du disque est réalisé en deux parties :

• L’une, verticale : avec des trous pour réglage de la hauteur
• L’une, vers l’avant, avec un angle de 35° : le positionnement du disque vers l’avant permet un transfert de poids de l’outil vers le disque : cela améliore sa capacité à trancher.

Enfin, pour une bonne rotation du disque, l’axe de celui-ci est équipé de deux roulements à bille étanches, insérés dans les coupelles soudées au disque.

Réglable en hauteur, elle doit permettre un ameublissement suffisant pour une bonne implantation de la culture, en prenant garde, toutefois, à limiter le travail du sol.

• Le profil est donc pénétrant, avec des fers plats et des mises de socs chanfreinés.

• La largeur de la dent est faible pour un impact minimal en largeur.

• Le soc est plat et relativement étroit pour une action de fissuration et de décompactage localisé.

• Un tube rectangulaire est disposé à l’arrière de la dent pour pouvoir accueillir une cannelure de semoir : cela permet un positionnement localisé de l’engrais organique.

Elles permettent d’avoir un réglage constant de la profondeur de travail. Elles ont également une action de « plaquage au sol » du couvert végétal, ce qui laisse libre la bande travaillée et facilite le semis derrière.

À noter :

• Les roues sont crantées pour une meilleure adhérence
• Des petits racloirs permettent de dégager la terre des roues

• Enfin, le réglage de la hauteur est à vis. Pour réduire l’encombrement, la poignée peut être supprimée. Il suffit alors de garder à portée de main la clé avec la douille adéquate.

Cet élément est destiné à positionner les graines sur la bande de terre travaillée. Il est monté sur un parallélogramme pour un suivi précis du sol.

• Une goulotte permet de positionner la cannelure du semoir qui va amener les graines au sol.
• La profondeur de semis est réglable grâce à une vis pression.
• Les roues crénelées permettent de refermer le sillon.
• La tension du parallélogramme est réglable par vis.

Voici la configuration utilisée au Lycée Agricole des Sillons d’Alsace, siège du projet SEFERSOL (cf intro).

Ici, le support est un chassis dédié (et non pas une BPO).
Des semoirs Sembdner ont été récupérés pour semer les carottes.

Il est possible d’envisager de planter, plutôt que de semer. Il s’agit alors d’adapter la machine avec son équipement.

Voici la configuration « Strip till combiné » : avec le distributeur d’engrais organique et le semoir polyvalent de graines maraichères.

L’outil en action : semis de carotte sur un sol couvert de BRF

Encore plus d’infos et vidéos sur ce semis de carotte sur le site de Sefersol dédié au Strip till.
