Dérouleuse à plastiques

Dérouleuse à plastiques

Page mise à jour le 29/11/2022

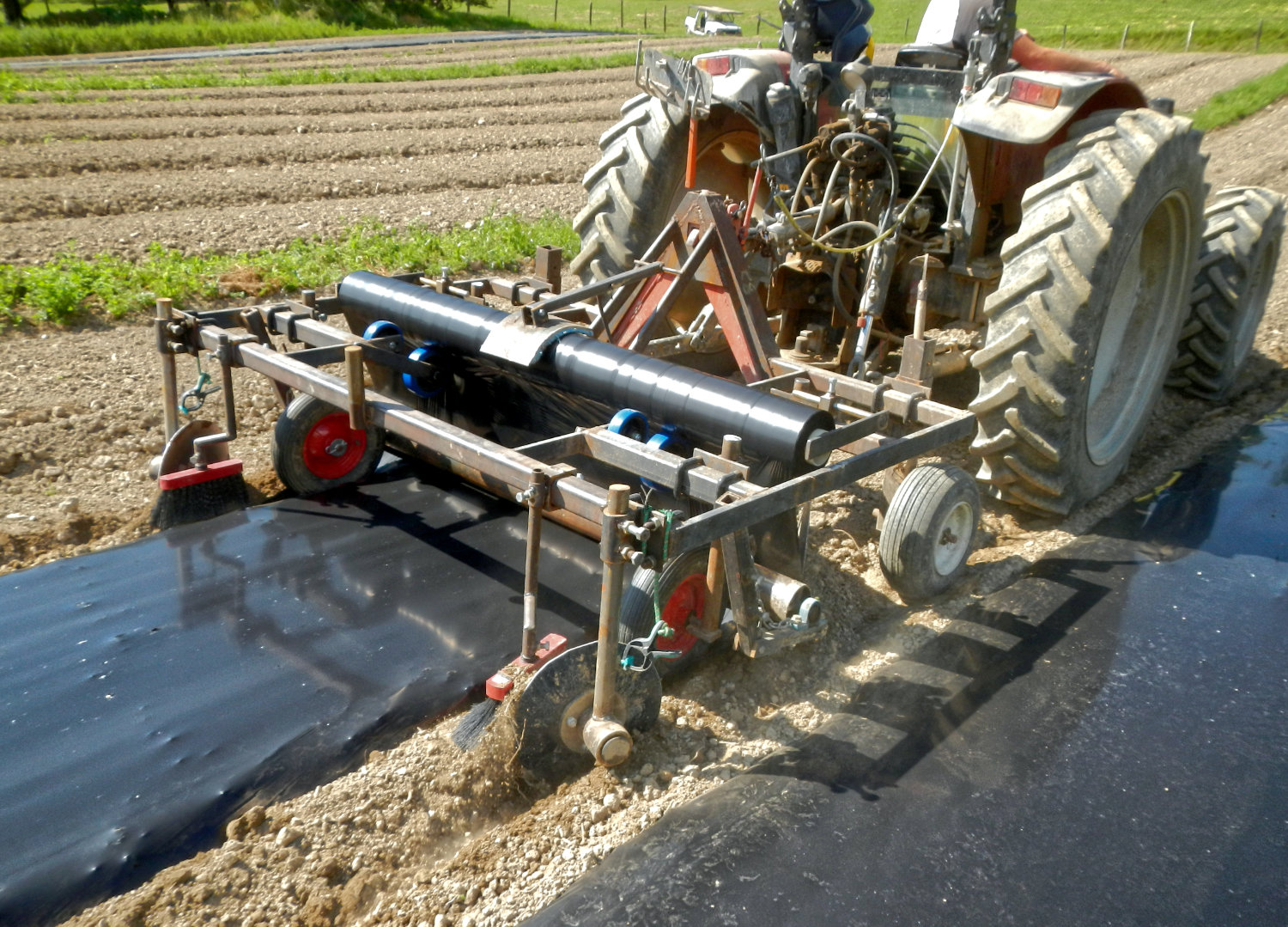

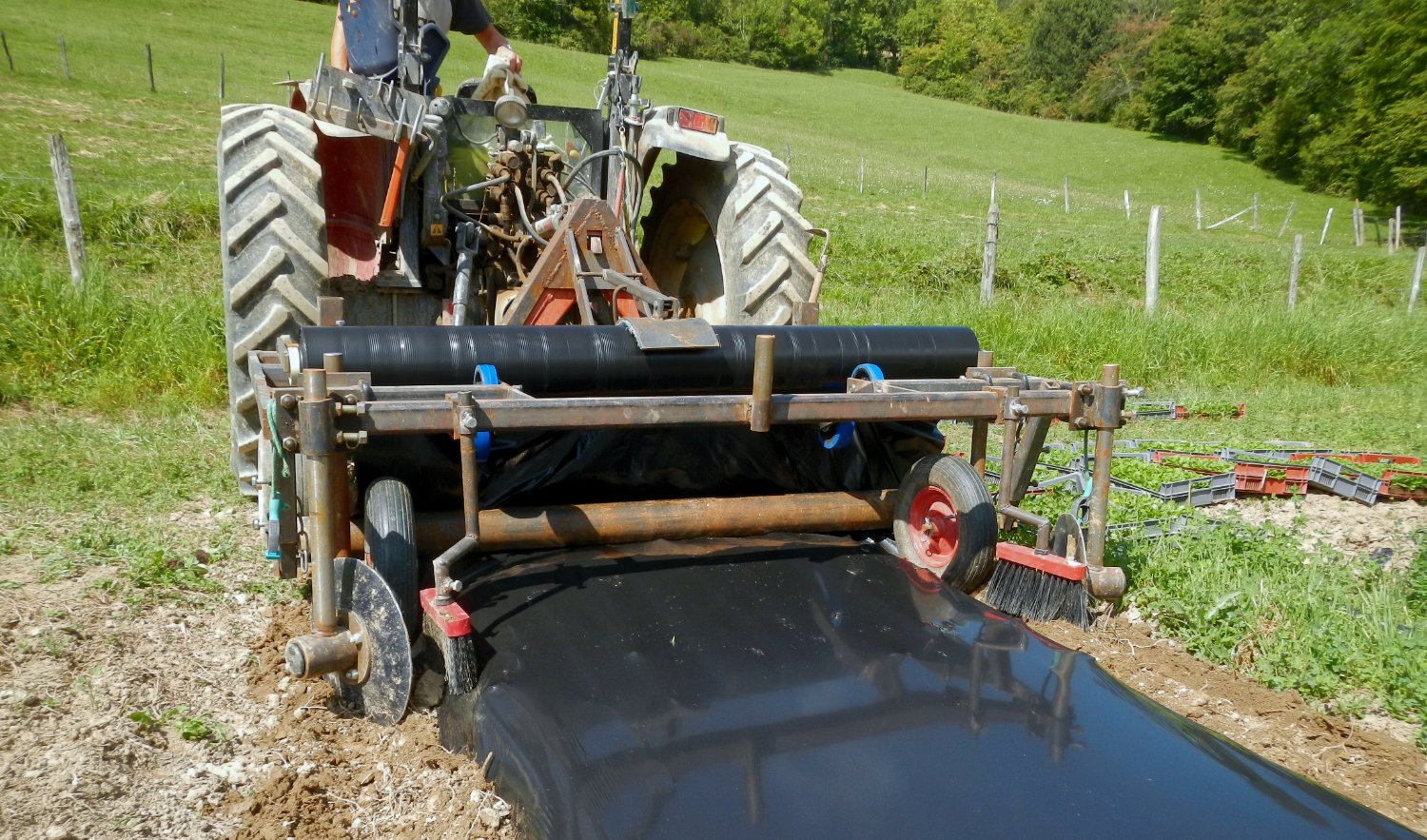

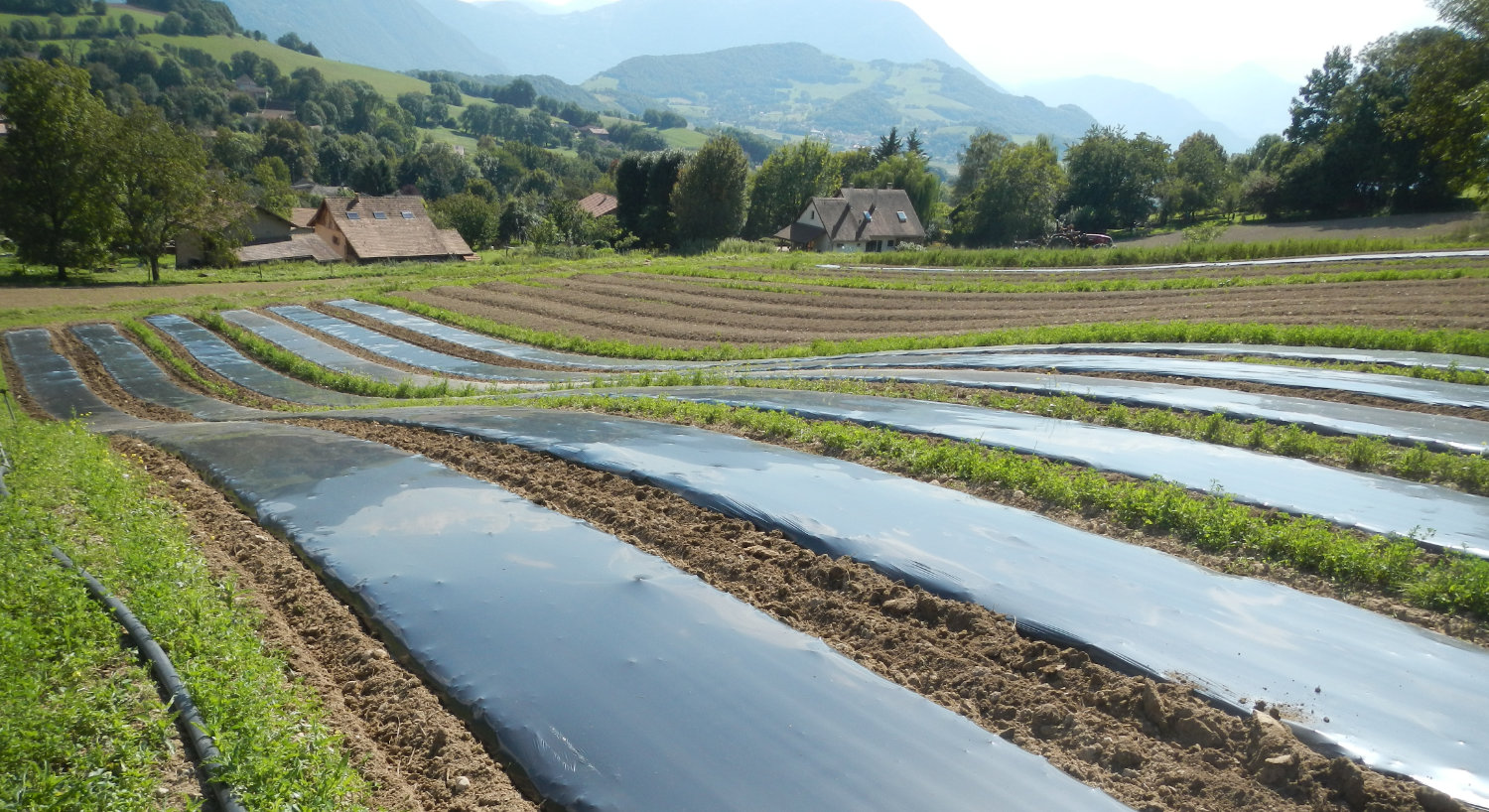

La dérouleuse permet de poser rapidement le paillage sur une planche. Le rouleau de plastique repose sur des galets, et la mise en tension du plastique est réalisée par les roues « tendeuses ».
A noter au niveau de l’enfouissement des bordures du plastique : des balais empêchent la remontée de la terre sur la planche.
D’un poids de 260 kg, la dérouleuse existe en plusieurs largeurs.

Fabrication :

TechnicitéBesoin en outillage spécifiqueAccès aux plansAvancement de l’outil
Matériel de base

Derouleuse_2.7_09-09-2022.pdf
Outil éprouvé

Réalisation de l’outil en formation :

Nbe de participant-e par outilPré-requis ?Durée de la formationPlus d’infos ?Info de transport
(pour choix du véhicule)
1Aucun5 jour(s)Non renseignéDimensions chassis principal :
1200 : 2 x 1.35 x 0.6 m
1400 : 1.8 x 1.3 x 0.6 m
1000 : 1.80 x 1.35 x 0.6cm

Poids total :
Non renseigné

Prix de l’outil

Le prix de l’outil dépend souvent des options, modules et accessoires choisis, mais aussi de la manière dont on souhaite le fabriquer (formation / kit brut / kit à souder).
Ainsi, pour avoir une idée affinée du prix de l’outil souhaité, allez remplir votre panier sur le catalogue en ligne. Ce qui pourra aboutir à une demande de devis.

Voir cet outil dans le catalogue (pour affiner le coût en temps réel).
Remarque : les tarifs sur le catalogue en ligne sont mis à jour quotidiennement et suivent le prix des matières premières. Leur évolution est régulière et pas tout à fait dépendante de notre volonté.

Comment je finance mon outils / ma formation ?
- Aide pour le financement d’outil(s)
- Aide pour le financement de la formation

Présentation générale

Quelle largeur de plastique choisir ?
prévoir la largeur de planche +20cm de chaque côté (soit du plastique de 1m60 pour des planches "standards" de 1m20, 1m80 pour planches "larges" de 1m40,...).
Pour des planches à plat +10cm de chaque côté suffiront.

Sur le forum : présentation d’une modification de la dérouleuse pour dérouler du Géochanvre.

Pour en savoir plus sur l’utilisation du paillage plastique en maraichage biologique, voici le témoignage d’Adrien Cochet des Jardins Épicés dans cet article de La Luciole . C’est sur cette exploitation que le prototype de la dérouleuse a été testé sur une année et est passé de la V1 à la V2.2.

La volonté de l’Atelier Paysan était de proposer un outil simple et abordable financièrement, ce qui nous a d’abord poussé à limiter le nombre d’éléments.
Pour arriver au résultat final, des cycles de conception/prototypage/tests se sont enchainés sur plus d’une année, vous pouvez suivre ces évolutions ci-dessous :

LA VERSION 1.0

Le choix s’est arrêté sur un châssis 3 poutres simple, avec roues de jauges, disques pour l’ouverture du sillon, rasettes pour sa fermeture et des roues tendeuses pour le plastiques.
Pour assurer l’échappement des rasettes en cas d’obstacles, le choix a été fait de les monter sur dents double spires.

LIMITES

  • Lors du prototypage, il a été difficile de positionner les rasettes selon les bons angles en utilisant des profilés standards (ce genre de solution existe dans le commerce avec des pièces pliées très spécifiques)

  • Les tests se sont avérés peu concluants : le plastique était mal tendu et les rasettes trop éloignées des roues pour refermer le sillon.

LA VERSION 2.0

MODIFICATION APPORTÉES

  • Remplacement des rasettes par des disques, rendant alors possible le réglage de l’orientation et de la hauteur.
  • Afin de mieux tendre le plastique, un rouleau plombeur a été rajouté, monté sur bras poussés indépendants pour s’assurer qu’il suive bien le profil de la planche
  • Deux petites poutres sont rajoutées sur le châssis pour rapprocher au maximum les roues tendeuses du rouleau plombeur. Et assurer l’espacement nécessaires entre ces dernières et les disques arrière.

  • Le rouleau plastique a été déplacé au dessus du bâti, et toujours dans un souci de tension du plastique, une plaque cintrée (sous laquelle est collée de la moquette) appui sur le rouleau plastique.

LES TESTS

  • Validation du système de rouleau plombeur, le plastique étant bien tendu
  • Constat que la mise en place du rouleau (enfiler le tube à l’intérieur, puis le serrer avec les manchons) était fastidieuse et difficile en étant seul
  • Les disques de fermeture du sillon avaient parfois tendance à ramener trop de terre sur le plastique.

LA VERSION 2.1

MODIFICATION APPORTÉES

  • Le support du rouleau est désormais composé de deux ensembles de 3 galets sur lesquels il suffit de poser le rouleau. Son blocage en translation est assuré par des flasques sur les côtés

  • Des balais sont rajoutés sur la poutre arrière pour empêcher la terre remontée par les disques d’aller sur la planche.

  • Un système tendeur + pince accroché sur la poutre arrière permet de maintenir le plastique en place entre deux planches

TESTS

  • Cette dernière série de tests, réalisé durant l’été 2014 nous a permis de valider ce modèle : voir la vidéo ci-dessus pour s’en convaincre.

LA VERSION 2.2

Janvier 2015
Le prototypage de la V2.1 s’étant fait avec les moyens à disposition, il a été nécessaire d’apporter quelques modifications d’ordre pratique pour faciliter la fabrication et les réglages de l’outil, mais qui en aucun cas n’affectent son fonctionnement. La version 2.2 a servi de support aux premières formations dérouleuse à plastique, notamment dans une version large pour des planches de 2m.

LA VERSION 2.3

Octobre 2016
De petits changements concernant les disques qui sont dorénavant achetés directement en Ø320 au lieu de recouper des disques de Ø460. Les moyeux ont été réduits et les coupelles changées pour s’adapter à ces disques et réduire les coûts.
Les galets ont été rapprochés pour pouvoir réceptionné un rouleau plus étroit encore, et le système de flasque du rouleau plombeur a été sous-traité en découpe laser.
Les sections des bras de roues de jauges et brides ont été diminuées.
Cette version a déjà fait l’objet de formation.

LA VERSION 2.5

Juillet 2018
Plusieurs petits changements ont conduit à la version 2.4, puis à la version 2.5. Dont :

  • changement de certains profilés pour faciliter la fabrication et l’approvisionnement (dans les bras de balai, la plaque de maintien du rouleau plastique, les châpes de bras,...
  • modifications du châssis pour faciliter l’accès au rouleau plastique (la barre traversante est au milieu et non plus en bout de châssis).

Modules accessoires

Ci-dessous sont listés les outils dits "enfants" de l’outil principal. Cette architecture modulaire des outils permet d’adapter l’outil à ses besoins, certains outils enfants sont accessoires quand d’autres sont indispensables. Pour plus d’informations, et s’assurer de correctement choisir l’outil et les modules adaptés, il est fortement conseillé de consulter la notice explicative des options (pas encore disponible pour cet outil)

Dévidoir goutte-à-goutte

Documents :
Plan PDF

  • Ce dévidoir est un accessoire qui s’installe sur la dérouleuse plastique. Il permet de dérouler 1 ou 2 rangs de tuyaux neufs de goutte à goutte jetable pendant la pose d’un paillage plastique.
Contacts

Vous voulez discuter avec un-e paysan-ne usager-e de cet outil ?
=> Trouvez le(s) sur la carte interactive des autoconstructeurs-trices (Tutoriel d’utilisation de la carte interactive).
Si vous souhaitez contacter un-e autoconstructeur-trice dont les coordonnées ne sont pas disponibles sur la carte, vous pouvez nous le signaler et nous chercherons à vous mettre en relation : contact@latelierpaysan.org.

Merci de privilégier ces échanges de pair à pair ! L’équipe de l’Atelier Paysan n’aura pas forcément d’information sur l’utilisation au quotidien de l’outil : le mieux c’est encore d’échanger avec les utilisateurs-trices !

Au sein de l’équipe de l’Atelier Paysan :
référent-e de l’outil : Antonin Ariagno : a.ariagno@latelierpaysan.org | suppléant-e : Antonin Ariagno : a.ariagno@latelierpaysan.org

Versions précédentes

Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")

LICENCE LIBRE

L’ensemble de cet article, des explications, des photos et des plans livrés sont accessibles à tous. Ils sont diffusables et modifiables à condition que vous mentionniez la paternité de l’œuvre (L’Atelier Paysan), et que vous apposiez sur tout document reprenant ces éléments la même licence utilisée par nos soins, à savoir la Creative Commons BY NC SA.
