Batteuse de semences potagères

Batteuse de semences potagères

Page mise à jour le 20/12/2022
Comme son nom l’indique, elle permet un battage des plantes, et donc un pré-tri des graines. Utilisable sur tous les types de graines potagères. Techniquement, la batteuse et la colonne de tri densimétrique sont
complémentaires.

Fabrication :

TechnicitéBesoin en outillage spécifiqueAccès aux plansAvancement de l’outil
Matériel de base

Quelques soudures sur tôles fines + quelques soudures inox
Foret 3.3
Taraud M4
Taraud M6
Taraud M8

Connaissances en électricité
Batteuse_maraichere_200_3.2_19-12-2022.pdf
Améliorations à venir

Réalisation de l’outil en formation :

Nbe de participant-e par outilPré-requis ?Durée de la formationPlus d’infos ?Info de transport
(pour choix du véhicule)
1Aucun5 jour(s)La batteuse peut être faite en plus de la colonne de tri densimétrique, uniquement si il y a deux personnes de mobilisées pendant 5 jours.Dimensions chassis principal :
200 : Non renseigné
100 : 1000 x 850 x 450

Poids total :
Non renseigné

Prix de l’outil

Le prix de l’outil dépend souvent des options, modules et accessoires choisis, mais aussi de la manière dont on souhaite le fabriquer (formation / kit brut / kit à souder).
Ainsi, pour avoir une idée affinée du prix de l’outil souhaité, allez remplir votre panier sur le catalogue en ligne après avoir consulté la notice explicative des options. Ce qui pourra aboutir à une demande de devis.

Voir cet outil dans le catalogue (pour affiner le coût en temps réel).
Remarque : les tarifs sur le catalogue en ligne sont mis à jour quotidiennement et suivent le prix des matières premières. Leur évolution est régulière et pas tout à fait dépendante de notre volonté.

Comment je finance mon outils / ma formation ?
- Aide pour le financement d’outil(s)
- Aide pour le financement de la formation


Contexte & historique

Cet outil est issu d’un travail entamé en 2016 avec un groupe de producteurs et productrices de semences potagères en Franche Comté, à propos de l’autoconstruction de machines de tri. Grâce à l’animation conjointe de ce groupe d’une vingtaine de fermes avec Interbio Franche-Comté, ces 3 dernières années de développement qui ont permis d’aboutir à deux machines de tri simplifiées par rapport aux modèles du commerce, permettant de mutualiser et diffuser ces équipements dans une vingtaine de fermes.

Techniquement complémentaires, ces deux machines sont les suivantes :

  • La batteuse à semences potagères, dont vous trouverez le descriptif technique complet dans cet article ;
  • La colonne de tri densimétrique, dont vous trouverez le descriptif technique complet à ce lien.

Cliquez-ici pour en savoir plus sur le groupe de paysan·ne·s qui a participé au développement de ces outils

En fin 2016, de premiers échanges ont eu lieu entre l’Atelier Paysan et l’association des croqueurs de carotte (regroupant Biaugerme, Germinance, Graines del Païs, Jardin’enVie, Le potager d’un curieux, Semailles), pour commencer à réfléchir à du matériel de tri de semences potagères adapté à de petits producteurs.

Par ailleurs et complètement indépendamment, un groupe de producteurs de semences potagères de Franche Comté / Bourgogne travaille depuis 2006 sur les questions d’autonomie semencière, de sélection variétale…
Animé par Interbio Franche Comté (référent : Samuel Howald), ce collectif regroupe une bonne vingtaine de fermes.

Ces producteurs ont l’habitude de travailler collectivement.
En effet, 1 fois par an, ces paysans se rejoignent à Nolay (21) chez Yannick Loubet, pour trier ensemble leurs semences.
Car Yannick, producteur expérimenté mais aussi formateur sur les techniques de production de semences, possède déjà du matériel de tri : batteuse et colonne de tri densimétrique. Ce sont des outils du commerce, imaginés au départ par l’INRA (en 1989), pour des besoins de laboratoire, mais qui correspondent assez bien aux attentes de petits producteurs.

Le besoin d’avoir d’autres outils de tri a émergé progressivement en 2017/2018, pour des questions pratiques : il devenait pertinent d’avoir plusieurs outils de tri au regard du nombre croissant de personnes intéressées par la démarche.

Le groupe a alors commencé à réfléchir à autoconstruire ses propres outils, et InterBio Franche Comté a contacté l’Atelier Paysan pour un accompagnement en ce sens.

Très autonomes, les maraîchers ont rapidement établi un cahier des charges pour les outils à autoconstruire : il s’agissait de garder les fonctionnalités de l’existant tout en essayant de simplifier la conception.

Frédéric Striby, maraîcher à Roman (39), ayant aussi une solide formation mécanique, a réalisé quasiment l’intégralité des plans des premières machines.
Thomas Seguin, maraîcher à Orchamp (39), s’est particulièrement impliqué sur la question du dimensionnement de la machine et des approvisionnements en pièces techniques.
Pour ne citer qu’eux, sans pour autant omettre l’implication forte de chaque producteur.
Mais, simplement, ces exemples sont à l’image de la dynamique particulière de ce collectif.

Ainsi, lors de la session de prototypage de novembre 2018, co-organisée avec Interbio Franche-Comté, 4 batteuses et 3 colonnes de tri ont été réalisées en 5 jours.
Ce sont ces modèles qui vous sont présentés ici. Quelques améliorations sont en cours d’étude à l’Atelier Paysan et seront prochainement testés.


Présentation générale


Principe de fonctionnement

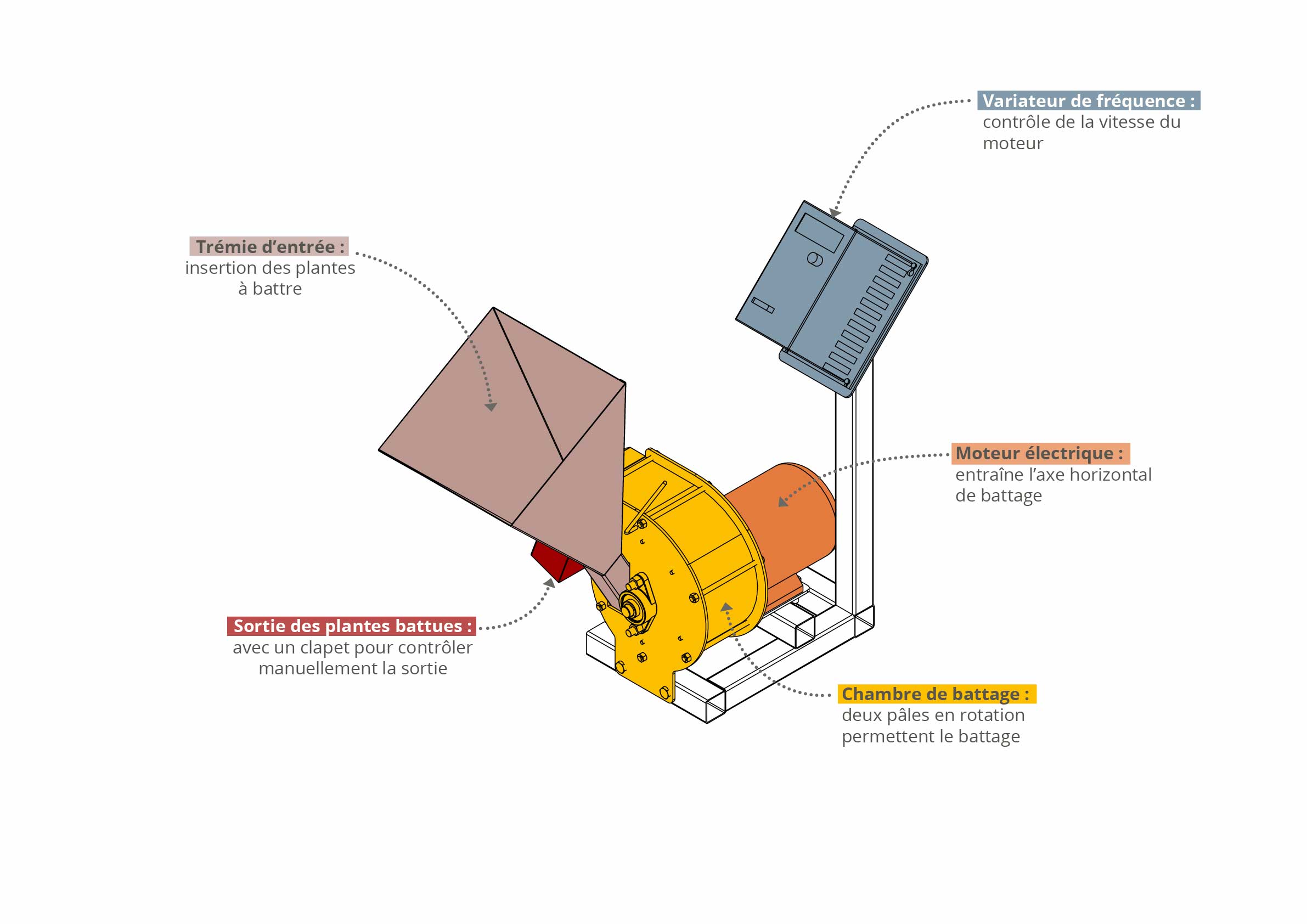

La batteuse est d’un fonctionnement très simple : les plantes sont battues dans la chambre de battage, et le produit est récupéré à la sortie.

Les batteuses du commerce comprennent, en général, un module « colonne à air ». Dans le cas présent, ce module n’est pas nécessaire dans la mesure où les producteurs autoconstruisent également une colonne de tri à part.

Techniquement, la batteuse et la colonne de tri densimétrique sont complémentaires.
Dans certains cas, la colonne suffit seule. Mais dans d’autres, l’association des deux est pertinente.
Par exemple, la batteuse permet d’ébarber des graines de carotte. Sans cette opération, pas de tri densimétrique possible.
Yannick Loubet, maraîcher et producteurs de semences à Nolay (21), utilise la batteuse sur des graines de poireau (dont l’enveloppe peut être difficile à enlever) ou sur des graines de tomates (car, lorsqu’elles sèchent, les graines s’agglutinent). Mais aussi sur graines de chicorées, et d’autres encore…
Les opérations de battage s’avèrent ici nécessaires pour un tri efficace ensuite par la colonne.


Caractéristiques techniques

Le choix de conception

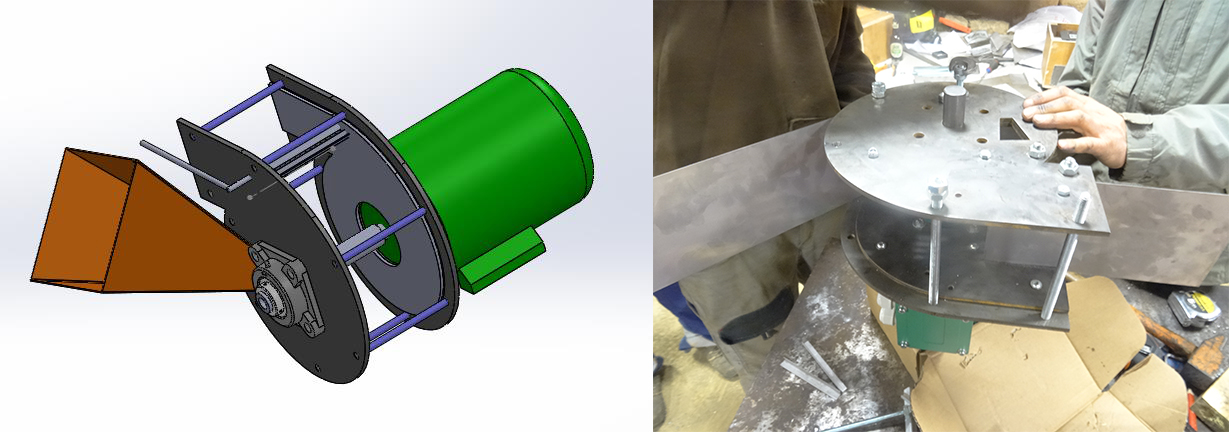

La chambre de battage est constituée de 2x2 flasques superposées (voir ci-contre) : une flasque intérieure de 5 mm assemblée à une flasque extérieure de 5 mm.

Une série de tirants relient les deux jeux de flasques et emprisonnent la tôle entre la flasque intérieure et ces tirants.


Le choix des matériaux

Les choix essentiels se portent sur la chambre de battage :

  • Les flasques extérieures sont en acier. Il est fortement recommandé de les peindre.
  • Les flasques intérieures sont en inox.

Il ne semble pas nécessaire de tout autoconstruire en inox car le matériaux battu est sec et ne génère donc pas d’humidité. Il n’engendre donc pas ou peu de risque de corrosion au niveau des flasques.


La motorisation et le battage

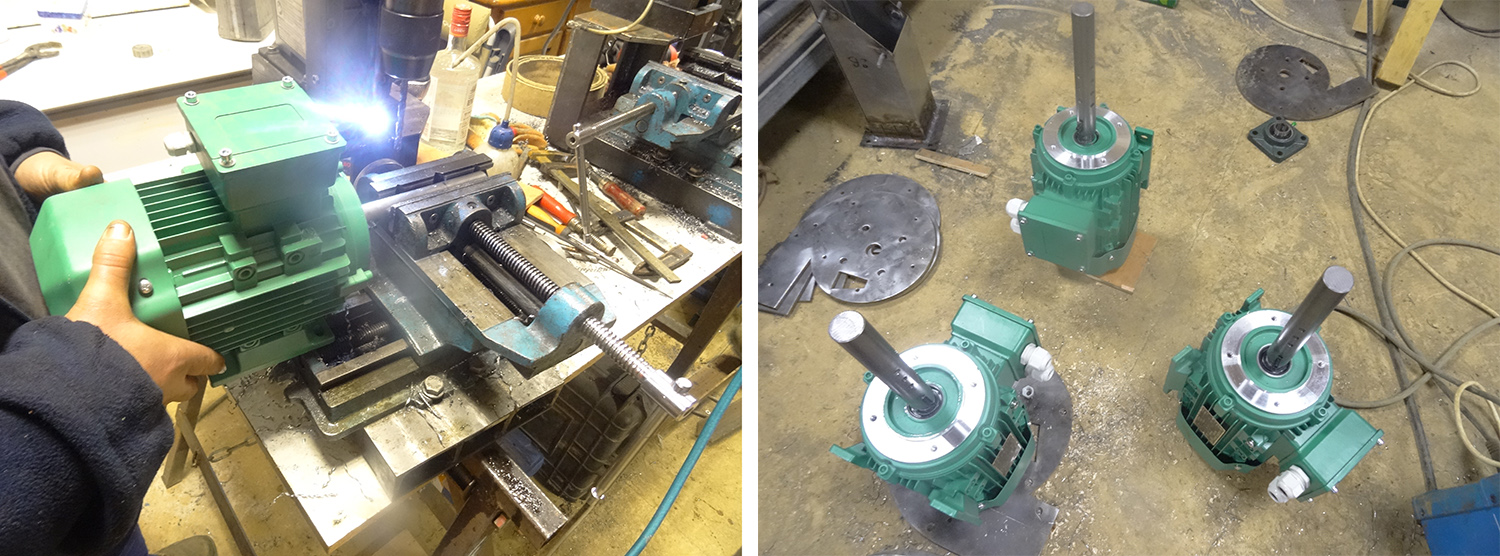

Le moteur choisit est un électrique triphasé 750W ou 1500W 220/380V à 3000 tours / min.

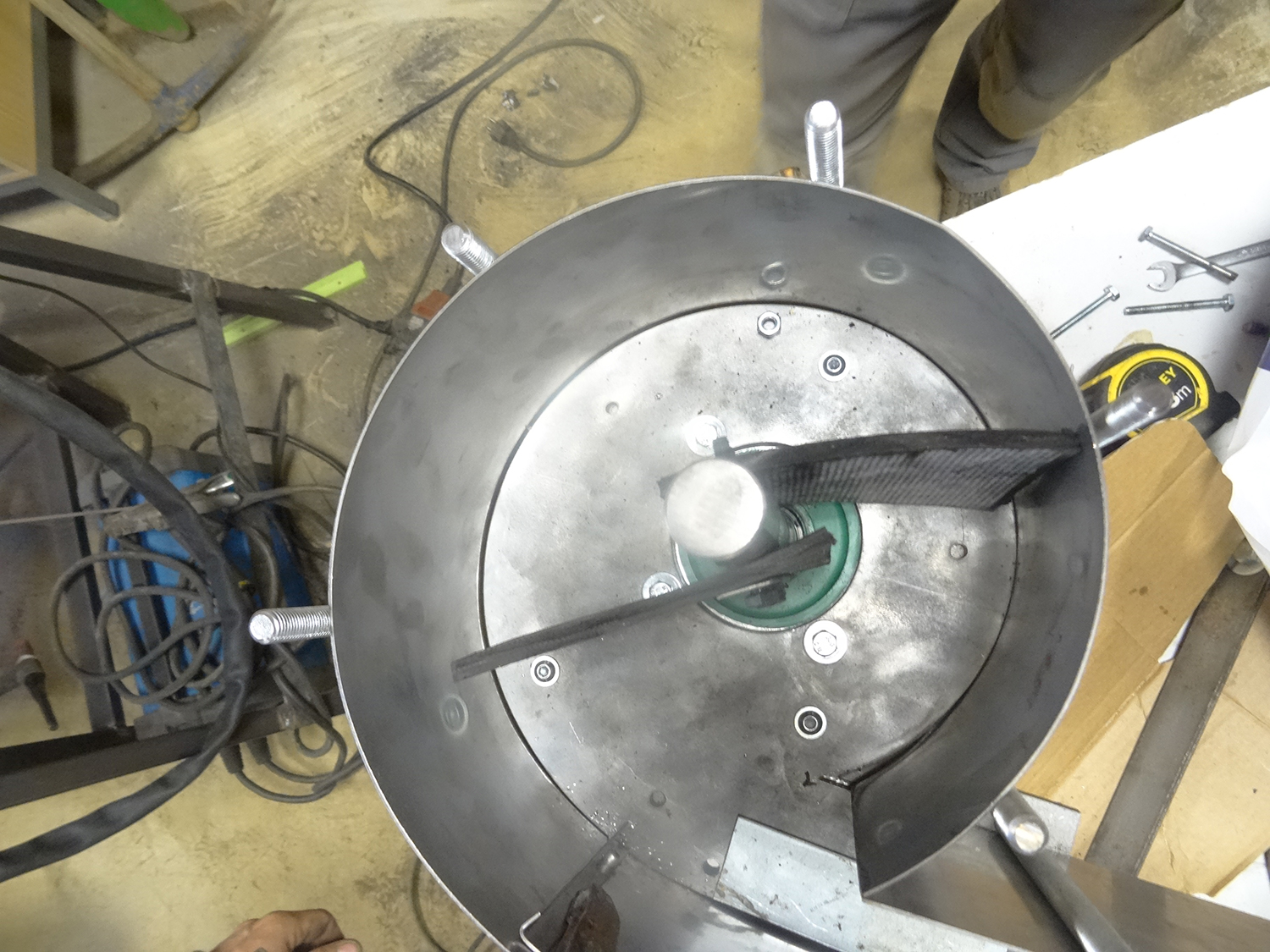

Sur la photo ci-dessous, les arbres entrainant les pâles sont positionnés sur les moteurs (deux pales en caoutchouc sont fixées sur l’arbre et assurent le battage).


La partie électrique / contrôle

Pour contrôler la vitesse de rotation du moteur (et donc la puissance de battage), un variateur de fréquence est ajouté : un SERMES de 0,75 kw pour le modèle 100 et 1,8Kw pour le modèle 200.
IP 65, le variateur est protégé contre les projections d’eau et de poussières. Il est également équipé d’un arrêt rapide, d’un bouton marche/arrêt et d’un potentiomètre pour pouvoir régler la vitesse du moteur.


Deux tailles disponibles

Suite à des retours d’usager.ères quant à l’ouverture trop petite de la batteuse, nous proposons désormais 2 tailles différentes, modèle 100 (en rouge) et modèle 200 (en vert). Ces dimensions correspondent à la dimension en mm du rayon minimal de l’escargot qui compose la chambre de battage.

PNG - 197.6 ko

  • la petite batteuse a un volume intérieur de 8,04 litres, moteur de 750W (entrée dans la trémie 4cmx6cm)
  • la grande batteuse a un volume intérieur de 31,16 litres moteur de 1500W (entrée dans la trémie 10cmx10cm)

Les différentes battes

Suite à des évolutions mises en place et testées par des utilisateurs et des utilisatrices de la batteuse, nous proposons dorénavant plusieurs types de battes pour la batteuse de semences 200.
Il faudra donc la choisir selon vos besoins.
A noter qu’il sera toujours possible de changer le type de battes utilisées en ouvrant la batteuse.

Pour vous aider à choisir le type de battes qu’il vous faudra, nous avons récolté les retours d’utilisation de 3 groupes de semenciers et de semencières qui utilisent chacune de battes.



Les battes caoutchouc :

Ces battes sont les plus anciennes dans la batteuse de l’Atelier Paysan.
Elles sont utilisées notamment pour :

  • décoller des graines de tomates les unes des autres ;
  • ébarber des graines de carottes (après un premier battage avec des chaînettes) ;
  • Battre des graines de basilic, laitues, haricots, basilic.

Le choix du matériau reste à affiner grâce à vos retours d’utilisation !

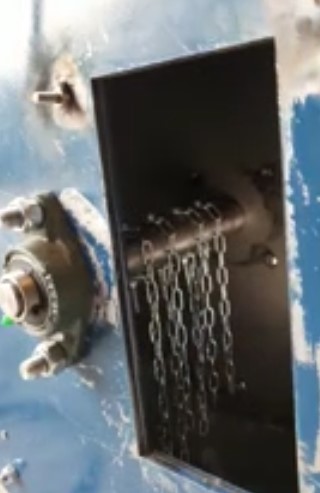

Les battes en chaînettes inox :
Réalisées plus récemment par un collectif, elles ont été testées avec satisfaction pour battre des pois chiches, des amarantes, des haricots.
Le collectif a aussi trouvé que la fabrication des pâles en chaînettes était plus aisé à réalisé que celui avec les battes caoutchouc.

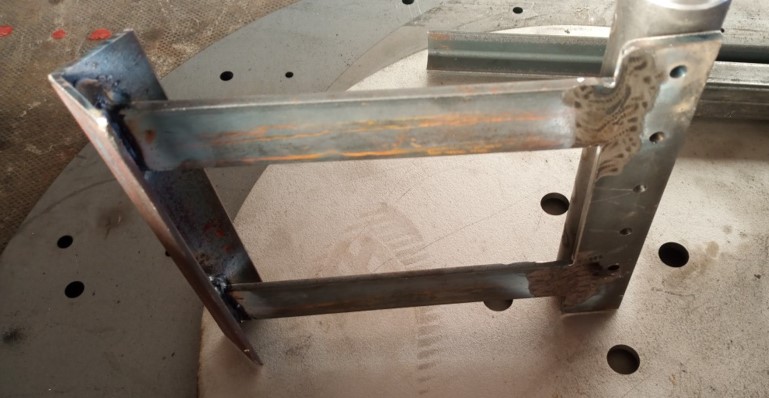

Les battes métalliques
Prototypées avec un collectif de producteurs et de productrices de céréales, ces battes sont utilisées avec satisfaction pour battre des épis de blé ancien. Le choix de l’acier plutôt que l’inox a été fait par le groupe.
Elles ont également été testée sur des graines de salade lors d’un salon sur les semences.

Continuez à nous faire part de vos retours d’expérience pour que l’on puisse faire évoluer les battes et mieux vous conseiller dans vos choix.


Pistes d’amélioration

  • Rendre la trémie d’entrée démontable
    Pour faciliter le nettoyage. —> Fait depuis la version 3.1.
  • Augmenter la taille l’ouverture de la trémie
    Pour certains usages, tels que le battage d’épi de blé, la taille de l’ouverture de la trémie est suffisante.
    Pour d’autres, tels que le battage d’amarantes, celle-ci est encore trop petite.
  • Optimisation du battage
    Continuer de récolter les retours d’utilisation des battes.
    Changer le matériau des battes caoutchouc pour un matériau plus rigide. n
  • Réduire les coûts du matériel
    Étudier les possibilités de n’utiliser qu’un seul variateur de fréquence pour la batteuse (uniquement le modèle 100) et le moteur du ventilateur de la colonne à air. Avec l’inconvénient de rendre impossible l’utilisation simultanée des deux machines.

Une session de prototypage en images

Voici une vidéo de la formation de prototypage de novembre 2018, réalisée par Samuel Howald :

Vous pouvez aussi consulter l’album Flickr de la formation :

Trieuse densimétrique & batteuse

Modules accessoires

Ci-dessous sont listés les outils dits "enfants" de l’outil principal. Cette architecture modulaire des outils permet d’adapter l’outil à ses besoins, certains outils enfants sont accessoires quand d’autres sont indispensables. Pour plus d’informations, et s’assurer de correctement choisir l’outil et les modules adaptés, il est fortement conseillé de consulter la notice explicative des options

Battes caoutchouc

Aucune information à afficher pour cet outil.

Battes chaînette inox

Aucune information à afficher pour cet outil.

Battes métalliques

Aucune information à afficher pour cet outil.

Retours d’expérience
DateVersion de l’outilTémoignageDépar- tement
21/11/2022Il pourrait être intéressant de rajouter un système de contre-batteur. A étudier comment.
14/12/20222.3La trémie n’est pas assez large pour toutes les plantes : c’est suffisant pour des épis de blé, c’est compliqué pour de l’amarante.
14/12/20222.3Il serait intéressant de rajouter des poignées pour la rendre transportable plus aisément lorsque la batteuse tourne de lieux en lieux.
14/12/20223.1 Le nettoyage (pourtant très important pour certaines utilisations de battage) est compliqué à faire et à contrôler, même s’il est simplifié avec la trémie démontable. Dans certains cas, il est nécessaire d’utiliser un aspirateur pour le finir, notamment pour vider l’espace entre le fond de la batteuse et l’accroche inférieure de la trémie.

Ce serait chouette de pouvoir accéder au fond avec une balayette
16/12/20223.1Changer le matériau des battes en caoutchouc pour un matériau plus résistant
Contacts

Vous voulez discuter avec un-e paysan-ne usager-e de cet outil ?
=> Trouvez le(s) sur la carte interactive des autoconstructeurs-trices (Tutoriel d’utilisation de la carte interactive).
Si vous souhaitez contacter un-e autoconstructeur-trice dont les coordonnées ne sont pas disponibles sur la carte, vous pouvez nous le signaler et nous chercherons à vous mettre en relation : contact@latelierpaysan.org.

Merci de privilégier ces échanges de pair à pair ! L’équipe de l’Atelier Paysan n’aura pas forcément d’information sur l’utilisation au quotidien de l’outil : le mieux c’est encore d’échanger avec les utilisateurs-trices !

Au sein de l’équipe de l’Atelier Paysan :
référent-e de l’outil : Pierre G Guéret : p.gueret@latelierpaysan.org | suppléant-e : Pierre G Guéret : p.gueret@latelierpaysan.org

Versions précédentes

Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")

Historique des modifications

Historique des modifications :

DateVersionQuelle modification ?
07/10/20223.1faire un système de démontage rapide de la trémie (= patte trouée + taraudage sur la flasque de batteuse + vis papillon) pour nettoyage facilité de la batteuse entre chaque lot
Idéalement il faut un systeme de sécu elec pour couper l’alim quand c’est ouvert (contacteur)...
07/10/20223.1Modification de la manière de fixer le coude sur le corps de l’outil : vissée plutôt que serrée sur I. Pour nettoyer, il y a la trémie démontable donc on n’a plus besoin de retirer ça.
07/10/20223.1Proposer en options d’autres types de battes que celles en caoutchouc.
En test :
  • Battes métalliques pour le blé (en test avec Haute Loire Bio)
  • Battes à chainettes (en test avec la Maison des Semences Paysannes Maralpines)
